Светотеневая граница фар: как должна светить правильная фара
Светотеневая граница — это чёткая линия, которая отделяет освещённую зону от тёмной и не даёт слепить встречных. У правильно настроенной фары ближнего света она горизонтальная слева и поднимается «галкой» вправо, к обочине. Если граница размыта, двоится, идёт пятнами или уходит вверх — это либо сбитая регулировка, либо неисправность самой фары, и лечится это разными способами.
Светотеневая граница фар — это не абстрактное понятие из учебника, а то, что вы видите каждую ночь: линия, за которой асфальт перестаёт быть освещённым. От её формы и чёткости зависит, видите ли вы дорогу и не слепите ли встречных. Разберём, как выглядит правильная световая граница, что означает каждый дефект и когда достаточно регулировки, а когда нужен ремонт.
Что такое светотеневая граница ближнего света
Светотеневая граница — это проекция на дорогу верхней кромки светового пучка ближнего света, где яркость падает резко, а не плавно. Формирует её сама оптика: отражатель, линза и шторка (маска), которая физически отсекает верхнюю часть пучка.
Именно шторка — ключевой элемент. В галогеновой фаре с отражателем она встроена в конструкцию, в линзованной — это металлическая пластина внутри модуля. Если шторка стоит правильно, свет резко обрывается на нужной высоте. Если её нет, сломана или стоит криво — свет «расплывается» вверх, и вы слепите всех.
Светотеневая граница — это не про яркость. Даже слабая фара с чёткой границей безопаснее мощной, которая светит «кашей» во все стороны.
Как должна выглядеть правильная световая граница на фарах
Правильная граница ближнего света имеет две части: горизонтальный участок со стороны водителя и подъём вправо, к обочине. Этот подъём и есть та самая «галка», которую все упоминают.
Почему именно так: левая часть пучка не должна попадать в глаза встречным, поэтому она опущена и обрезана ровно. Правая часть приподнята, чтобы подсветить обочину, знаки и пешеходов. У леворульных машин излом идёт вправо, у праворульных — зеркально влево.
Как это выглядит на стене:
- Ровная горизонтальная линия слева от центра
- Плавный или ступенчатый подъём вправо под углом примерно 15 градусов
- Чёткая, не размытая кромка — переход от света к тени занимает считаные сантиметры
- Обе фары дают одинаковую по форме границу и стоят на одной высоте
Если хотя бы один пункт не выполняется — есть проблема. Дальше разберём, какая именно и что она значит.
Почему фары светят «галкой» и что это значит
«Галка» — это не дефект, а норма для леворульного автомобиля. Так устроена шторка в модуле: она формирует ступеньку, чтобы правая обочина была освещена, а встречная полоса — нет.
Проблема начинается, когда галка:
- слишком высокая — правая часть бьёт в лоб встречным или в небо;
- слишком низкая — обочина не освещена, вы едете «в туннеле»;
- перевёрнутая — подъём уходит влево, в сторону встречных. Это признак того, что в фару поставили модуль от праворульной машины или неправильно собрали оптику;
- раздвоенная — вместо одной ступеньки вы видите две, свет «двоится».
Первые две ситуации почти всегда лечатся регулировкой. Перевёрнутая галка и раздвоение — чаще всего следствие неправильной сборки или несовместимого модуля, и тут нужна разборка фары.
Как проверить светотеневую границу у стены
Проверить фары можно самому за 15 минут: ровная стена, ровная площадка перед ней, машина с полным баком и нормальным давлением в шинах.
- Поставьте машину в 5–7 метрах от стены, перпендикулярно ей.
- Включите ближний свет и подойдите к стене.
- Оцените форму границы: горизонтальная часть, подъём вправо, чёткая кромка.
- Сравните высоту границы у левой и правой фары — они должны совпадать.
- Посмотрите, нет ли отдельных ярких пятен выше основной границы.
Проверка у стены показывает форму пучка, но не даёт точной настройки по высоте и наклону. Финальную регулировку делают на настроечной стене по прибору, а не «на глаз по разметке мелом».
Если хотите понять, укладывается ли ваш свет в норму, — приходите на регулировку фар в Prime Auto: настраиваем на стене по ГОСТ, при вас, обычно около 15 минут; противотуманные фары регулируем там же.
Что означает каждый дефект светотеневой границы
Каждый дефект — это конкретная причина, и не все они лечатся регулировкой. Ниже — разбор основных.
| Дефект | Как выглядит | Причина | Лечится регулировкой? |
|---|---|---|---|
| Граница размытая | Плавный переход света в тень, «туман» | Мутное стекло, выгоревший отражатель, износ линзы | Нет, нужна полировка или замена оптики |
| Граница двойная | Две линии вместо одной | Неправильно собранный модуль, лишняя деталь, смещённая шторка | Нет, нужна разборка |
| Свет пятнами | Яркие и тёмные участки выше границы | Дешёвые LED-лампы в галогеновой фаре, кривая линза | Нет, нужна замена источника света |
| Одна фара выше другой | Границы на разной высоте | Сбита регулировка или погнуто крепление | Да, если крепление целое |
| Засвет вверх | Свет уходит в небо, слепит встречных | Сбита регулировка, сломана шторка, неверный модуль | Иногда — при сломанной шторке нужен ремонт |
| Перевёрнутая галка | Подъём влево, в сторону встречных | Модуль от праворульной машины, ошибка сборки | Нет, нужна переборка |
Отдельно про пятна. Самая частая причина — светодиодные лампы, поставленные в фару, спроектированную под галоген. Чип LED-лампы светит не в ту точку, куда светила нить накала, и вместо чёткой границы получается набор ярких пятен. Подробнее об этом — в статье LED-лампы в галогеновую фару.
Почему одна фара светит выше другой
Одна фара выше другой — это либо сбитая регулировка, либо механическая проблема. Различить их просто.
Если границы обеих фар одинаковы по форме, но стоят на разной высоте — почти всегда виновата регулировка. Её правят на настроечной стене: подкручивают винты, пока обе границы не встанут на одну линию.
Если же граница одной фары искажена — размыта, двоится, идёт под другим углом — дело не в настройке. Причины бывают такие:
- погнуто или сломано крепление фары после ДТП или удара;
- просела и разрушилась одна из точек крепления модуля внутри корпуса;
- в одну фару поставили другой модуль, чем в другую;
- шторка внутри модуля сломалась или заклинила.
В первых двух случаях фара физически стоит криво, и никакие винты регулировки это не исправят — нужен ремонт креплений и корпуса. В последних двух — разборка и замена модуля.
Если после регулировки граница всё равно «плывёт» или возвращается в прежнее положение через неделю — проблема механическая, а не в настройке. Крутить винты дальше бессмысленно.

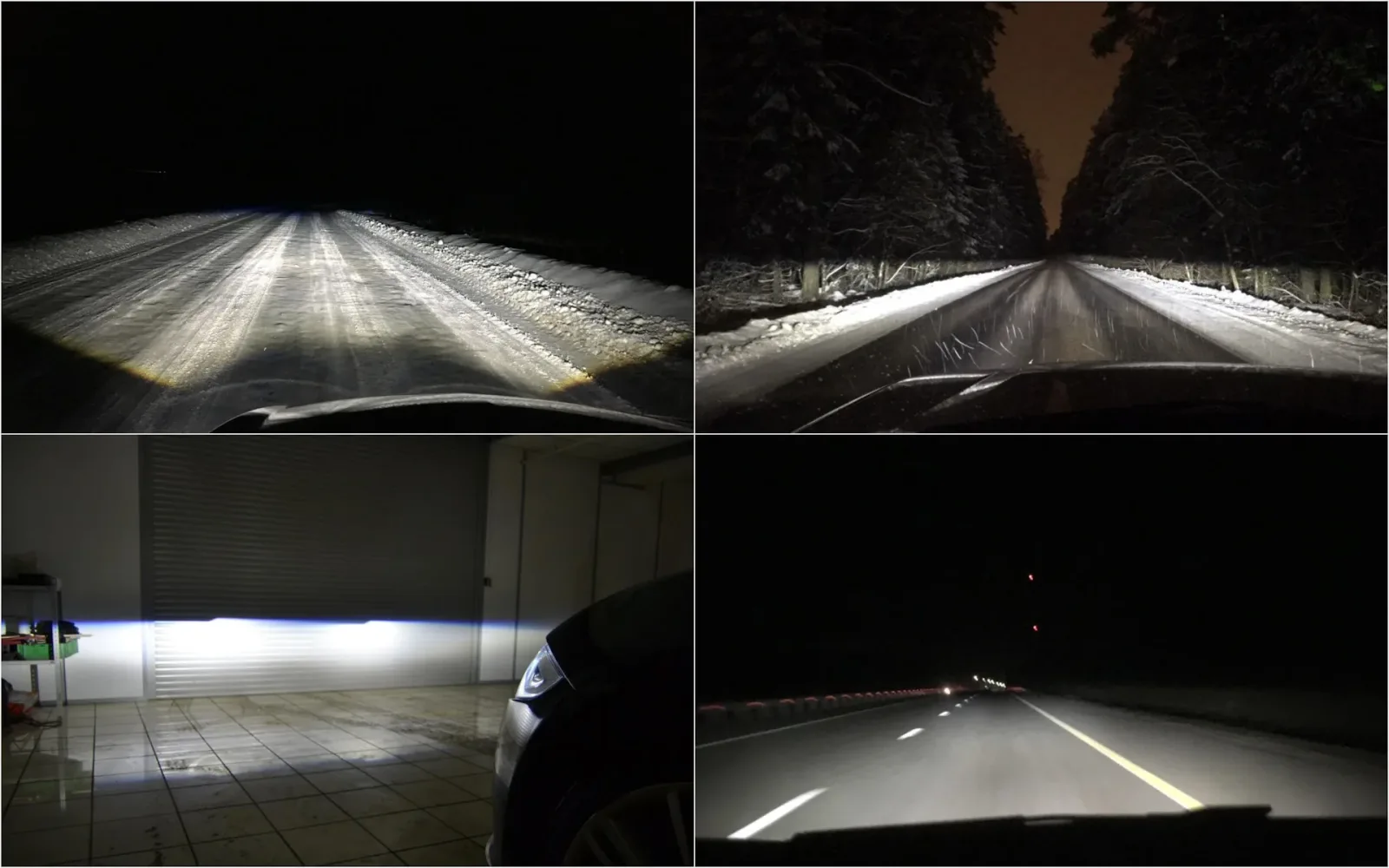

Как правильно должны светить Bi-Led на трассе
Правильно настроенный Bi-Led на трассе даёт чёткую светотеневую границу без ореолов и засветов выше линии, ровную заливку в освещённой зоне и подъём вправо, который подсвечивает обочину, но не уходит в небо.
Bi-Led модуль даёт более яркий и широкий пучок, чем галоген, но требования к границе у него те же — и даже строже. Чем ярче свет, тем заметнее становится любая ошибка в настройке.
Как выглядит правильный Bi-Led на трассе:
- чёткая светотеневая граница без ореолов и засветов выше линии;
- ровная заливка в освещённой зоне, без пятен и тёмных провалов;
- подъём вправо, который подсвечивает обочину, но не уходит в небо;
- дальний свет включается отдельно и не «размазывает» ближнюю границу.
Частая ошибка — поставить мощный Bi-Led и не отрегулировать фару. Яркий модуль с завышенной границей слепит встречных сильнее, чем старый галоген, и это сразу заметно в потоке. Поэтому после установки Bi-Led модулей регулировка обязательна, а не опциональна.
Если вы только выбираете модули, полезно сначала прочитать 9 вопросов мастерской до установки Bi-Led и стоит ли ставить Bi-Led: проверка фары до покупки. Сами модули и линзы есть в магазине автосвета VDF.BY: светодиодные Bi-LED линзы и линзы для фар.
Что лечится регулировкой, а что — только ремонтом
Коротко: регулировка помогает, когда оптика исправна, но настроена неправильно. Если проблема внутри фары — настройка лишь замаскирует её на время.
Регулировкой лечится:
- обе границы на разной высоте при одинаковой форме;
- завышенный или заниженный свет при целых креплениях и шторке;
- небольшой перекос пучка в сторону после замены лампы или модуля.
Ремонтом или заменой лечится:
- размытая граница из-за мутного стекла или выгоревшего отражателя — полировка или замена оптики;
- двойная граница и перевёрнутая галка — переборка модуля;
- пятна от LED-ламп в галогеновой фаре — замена источника света на подходящий;
- кривое крепление или разрушенные точки модуля — ремонт фары.
Иногда честный ответ такой: дешевле заменить фару целиком, чем восстанавливать убитую оптику. Мы в Prime Auto говорим об этом прямо, а не тянем клиента через дорогой ремонт. Как посчитать выгоду — разобрано в статье ремонт фар или покупка новых.
Когда ехать в мастерскую
В мастерскую стоит ехать, если граница размыта, двоится, идёт пятнами или одна фара заметно выше другой после вашей попытки настройки. Также — если свет уходит в небо, а винты регулировки не помогают.
Что делаем в Prime Auto:
- осматриваем фары и находим причину дефекта;
- проверяем крепления, состояние стекла, отражателя и модуля;
- настраиваем свет на стене по ГОСТ, при клиенте, обычно около 15 минут, в том числе противотуманные фары;
- если по ходу разборки открылось скрытое — останавливаемся и пересогласовываем стоимость;
- если ремонт невыгоден, говорим об этом прямо.
Стоимость называем после осмотра и до начала работ — актуальные цифры смотрите в прайсе. Записаться можно через контакты; мы работаем по будням с 09:00 до 19:00, находимся на Брилевском тупике, 5 в Минске.
Если хотите разобраться в причинах глубже — почитайте как отрегулировать фары, чтобы светить на дорогу и фара бьёт в небо или почти не светит. А если граница чёткая, но света мало — возможно, дело в самих модулях, и тогда стоит рассмотреть улучшение качества света.
