Не горит стоп-сигнал: проверка от лампы до проводки
Если не горит стоп-сигнал, чаще всего виноваты лампа или светодиодная секция, разъём и масса фонаря либо концевик педали тормоза. Проверяйте по порядку: предохранитель, лампа, разъём и масса, концевик, проводка. Если не горит одна сторона — ищите в фонаре, если все сразу — в цепи управления.
Содержание
- Почему не горит стоп сигнал: три группы причин
- Симптом — причина — что делать: таблица для быстрой диагностики
- Как проверить стоп-сигнал: пошаговый порядок от простого к сложному
- Лампа, плата или светодиод: где искать неисправность в фонаре
- Концевик педали тормоза: главный подозреваемый, когда не горит ни один стоп
- Масса и проводка: когда дело не в фонаре, а в машине
- Когда можно справиться самому, а когда ехать в мастерскую
- Частые ошибки при самостоятельной проверке
- Что делать, если фонарь неисправен, а новый стоит дорого
- Короткий итог
Не горит стоп сигнал — это не мелочь и не повод отложить ремонт до выходных. Водитель сзади узнаёт о вашем торможении только по стоп-сигналам, и если они молчат, он видит лишь сокращающуюся дистанцию. Хорошая новость: нередко всё решается заменой лампы или чисткой контактов, и это можно сделать самому за полчаса.
Почему не горит стоп сигнал: три группы причин
Все неисправности стоп-сигналов делятся на три группы: сама лампа или светодиод, элементы внутри фонаря (плата, разъём, масса) и цепь управления — концевик педали тормоза, предохранитель, проводка. Понимание этой логики экономит время: не нужно сразу разбирать полмашины, если перегорела лампа.
Как это делаем мы: проверяем питание, массу и разъём на фонаре, а потом ремонтируем саму LED-плату или фонарь — меняем светодиоды, восстанавливаем дорожки и контакты. Ремонт заднего фонаря — от 200 руб., диагностика прибором — 50 руб. Подробности и цены — на странице ремонта задних фонарей.
Работает это так: при нажатии на педаль тормоза концевик замыкает цепь, ток идёт через предохранитель к задним фонарям, внутри фонаря распределяется по лампе или светодиодной плате и уходит на массу. Разрыв в любом звене — и стоп-сигнала нет.
Симптом — причина — что делать: таблица для быстрой диагностики
Найдите свой симптом, посмотрите вероятную причину и первое действие. Отдельно проверьте верхний (дополнительный) стоп-сигнал: если горит только он, а боковые нет — проблема в фонарях или их разъёмах, а не в концевике.
| Симптом | Вероятная причина | Что делать |
|---|---|---|
| Не горит один стоп-сигнал, остальные работают | Перегорела лампа или умер светодиод в секции | Заменить лампу, проверить секцию фонаря |
| Не горит вся левая или вся правая сторона | Плата фонаря, разъём или масса на этом фонаре | Снять фонарь, проверить разъём и массу |
| Не горит ни один стоп-сигнал | Концевик педали, предохранитель, общий провод | Начать с предохранителя, затем концевик |
| Стоп-сигнал горит постоянно | Концевик заклинил или замкнут на массу | Проверить и отрегулировать концевик |
| Горит тускло, «в полнакала» | Плохая масса или окисленный разъём | Зачистить массу и контакты разъёма |
| Работает только при нажатии до упора | Разболтан или смещён концевик | Отрегулировать положение концевика |
| Периодически пропадает | Плохой контакт, трещина в пайке платы | Пропаять плату, проверить разъёмы |
| Секция LED не горит или мигает | Окисление дорожек, отказ светодиода или драйвера | Диагностика платы, ремонт LED-секции |
| Горит ошибка по стоп-сигналу на приборке | Неисправность в цепи или в LED-секции | Диагностика цепи и блока |
Если у вас светодиодные фонари, а не ламповые, диагностика сужается: лампу там менять нечего, и чаще всего проблема в плате, разъёме или проводке.
Как проверить стоп-сигнал: пошаговый порядок от простого к сложному
Начинайте с самого доступного и двигайтесь к сложному — так вы не потратите время зря. Вот порядок, которого придерживаются мастера.
- Проверьте предохранитель стоп-сигналов. Если он перегорел, замените на такой же номинал. Если новый сразу сгорает — ищите короткое замыкание, а не меняйте предохранитель бесконечно.
- Посмотрите на лампы. У ламповых фонарей вытащите лампу стоп-сигнала и осмотрите нить. Потемневшая или оборванная нить — замена.
- Проверьте, горит ли хотя бы один стоп-сигнал. Если один — проблема локальная, в этом фонаре. Если ни один — идите к концевику и общей цепи.

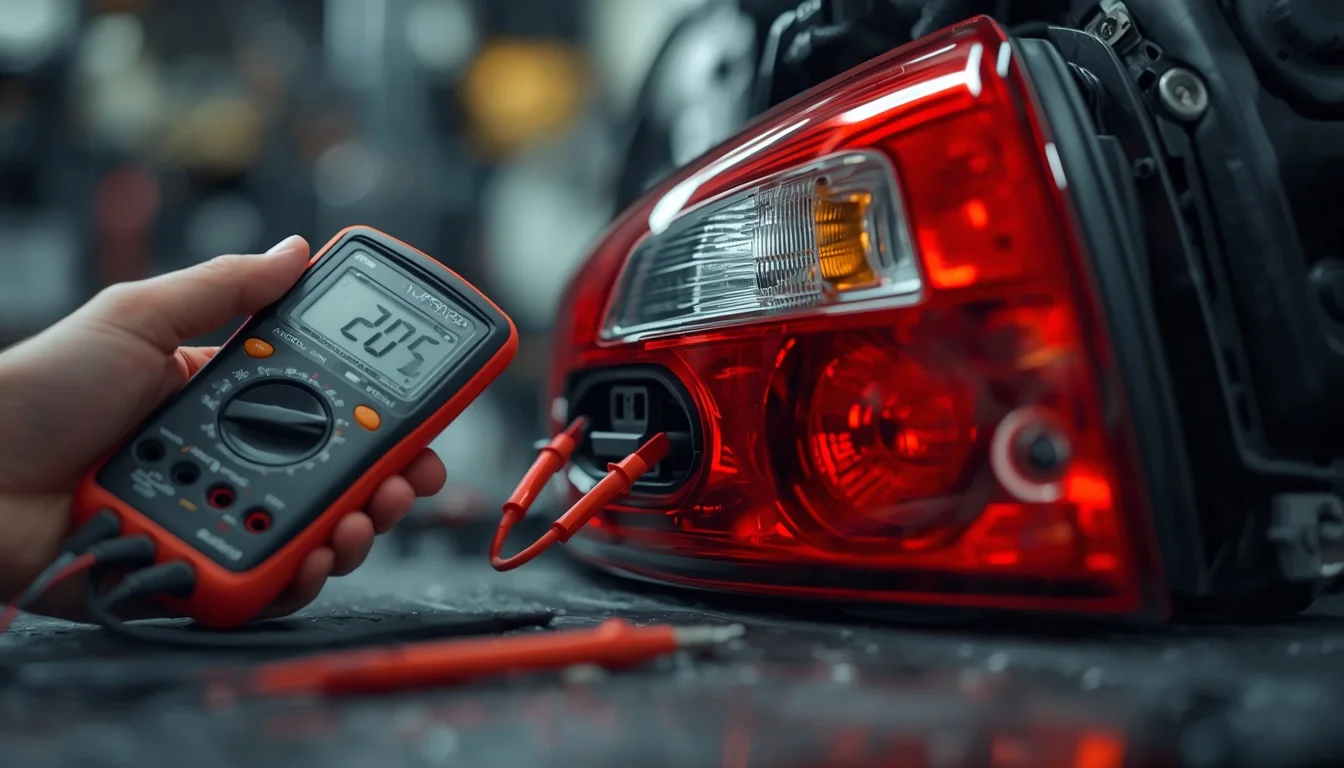

- Снимите фонарь и проверьте разъём и массу. Окисленный, подплавленный или ослабший разъём — частая причина. Массовый провод должен быть зачищен и плотно затянут.
- Проверьте концевик педали тормоза. Он стоит у педали и замыкает цепь при нажатии. Проверьте, щёлкает ли он, и приходит ли на него питание.
- Прозвоните проводку от концевика до фонарей. Если цепь где-то перебита или окислена, это уже работа с проводкой автомобиля, а не с фонарём.
Если вы не уверены в своих силах на этапе проверки проводки — не режьте жгут наугад. Диагностика занимает меньше времени, чем восстановление испорченной косы.
Лампа, плата или светодиод: где искать неисправность в фонаре
В ламповых фонарях чаще всего перегорает нить лампы стоп-сигнала — она работает чаще остальных и изнашивается быстрее. Замена лампы — самая дешёвая и быстрая операция, и её реально сделать самому.
Со светодиодными фонарями сложнее: там нет лампы, светит плата с LED-секциями. Типичные проблемы — трещины в пайке, окисление дорожек, выход из строя отдельных светодиодов или драйвера. Внешне фонарь целый, но секция стоп-сигнала не загорается или мигает. Светодиодный фонарь не ремонтируется заменой лампы — нужна диагностика платы. Этим занимается ремонт задних фонарей, а если у вас LED-фары и ДХО спереди, посмотрите ремонт LED-фар и ДХО.
Отдельная история — разъём фонаря. Он находится в зоне, куда попадают влага и грязь, поэтому контакты окисляются, а пластик подплавляется от плохого контакта. Иногда достаточно почистить и поджать клеммы, иногда разъём меняют.
Концевик педали тормоза: главный подозреваемый, когда не горит ни один стоп
Если не работает ни один стоп-сигнал, а лампы целы — почти всегда виноват концевик педали тормоза. Это небольшой датчик у педали, который замыкает цепь при нажатии. Со временем он изнашивается, залипает или сбивается по положению.
Признаки неисправного концевика:
- стоп-сигналы не загораются вообще или только при сильном нажатии;
- стоп-сигналы горят постоянно, даже когда педаль отпущена;
- вместе со стоп-сигналами перестают работать другие функции, завязанные на тормоз (например, разблокировка селектора АКПП).
Проверка простая: нажмите педаль и послушайте, щёлкает ли концевик, проверьте питание на его контактах. Если датчик неисправен — его меняют или регулируют. Это недорогая деталь, и менять её обычно быстрее, чем искать несуществующую проблему в проводке.
Масса и проводка: когда дело не в фонаре, а в машине
Плохая масса даёт самые странные симптомы: стоп-сигнал может тускло гореть, мигать или «подсвечиваться» вместе с другими лампами. Массовый провод соединяет фонарь с кузовом, и если контакт окислен или ослаблен, ток ищет обходные пути — отсюда эти эффекты.
Что проверить:
- зачистите и затяните точку крепления массы;
- осмотрите жгут проводки на предмет перетёртостей и следов влаги;
- проверьте, нет ли окисления в промежуточных разъёмах.
Если проблема в проводке автомобиля — это уже не ремонт фонаря, а электрика машины. Здесь важно чётко разделять: ремонт фонаря и ремонт проводки — это разные работы. В Prime Auto мы занимаемся фонарями и светом, а не электрикой кузова целиком, и если по диагностике видно, что причина в проводке автомобиля, честно об этом скажем.
Когда можно справиться самому, а когда ехать в мастерскую
Самостоятельно реально сделать простые вещи: заменить лампу, проверить и заменить предохранитель, почистить и поджать контакты разъёма, зачистить массу. Это занимает 15–30 минут и не требует специнструмента.
В мастерскую стоит ехать, если:
- фонарь светодиодный, и не горит секция — нужна пайка и диагностика платы;
- фонарь запотевает изнутри, и влага уже добралась до контактов (см. материал почему запотевают фары);
- разъём оплавлен, а не просто окислен;
- после замены лампы и предохранителя стоп-сигнал всё равно не работает;
- нужно понять, фонарь это или проводка машины.
В таких случаях помогает осмотр и диагностика. Если ремонт фонаря невыгоден — например, дешевле поставить новый, — мы говорим об этом прямо, а не тянем деньги. Стоимость работ называем после осмотра и до начала работ; если при разборке открывается скрытое — останавливаемся и согласуем заново. Актуальные цены — в разделе цены на работы.
Частые ошибки при самостоятельной проверке
Большинство ошибок — от спешки и желания сразу разобрать всё. Вот что встречается чаще всего.
- Меняют лампу, не проверив разъём и массу, — и через неделю проблема возвращается.
- Ставят предохранитель большего номинала, чтобы «не горел», — а это риск для проводки.
- Крутят концевик наугад, не проверив питание, — и сбивают его положение.
- Разбирают светодиодный фонарь без опыта и повреждают плату или корпус.
- Ищут проблему в фонаре, когда она в проводке машины, и наоборот.
Простое правило: сначала проверьте цепь целиком (предохранитель — концевик — разъём — масса), и только потом разбирайте фонарь.
Что делать, если фонарь неисправен, а новый стоит дорого
Иногда ремонт фонаря экономически не оправдан: если корпус разрушен, плата сгорела целиком, а новый фонарь стоит сопоставимо с ремонтом. В этом случае честнее поставить новый или найти б/у в хорошем состоянии, чем вкладываться в восстановление.
Но во многих случаях ремонт выгоднее замены: перепайка платы, замена секции, восстановление контактов и разъёма стоят меньше нового оригинального фонаря. Прежде чем покупать деталь, стоит посчитать выгоду — об этом у нас есть отдельный разбор ремонт или замена фары. Если нужны новые компоненты — например, светодиодные лампы или расходники для установки, — их можно посмотреть в магазине автосвета VDF.BY.
Если вы в Минске и хотите, чтобы стоп-сигнал проверили и починили, приезжайте в Prime Auto на Брилевский тупик, 5. Мы работаем Пн–Пт с 09:00 до 19:00, в выходные — закрыто. Перед визитом удобно посмотреть контакты и адрес и отзывы клиентов, а по всем услугам по свету — раздел услуги.
Короткий итог
Не горит стоп сигнал — идите по порядку: предохранитель, лампа, разъём и масса, концевик, проводка. В большинстве случаев проблема решается на первых двух шагах. Если фонарь светодиодный или после простых проверок стоп-сигнал молчит — нужна диагностика: причина может быть в плате фонаря или в проводке машины. И то, и другое лучше не угадывать, а проверять.
